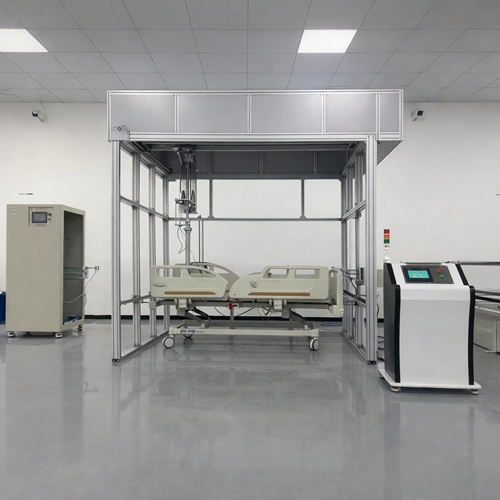

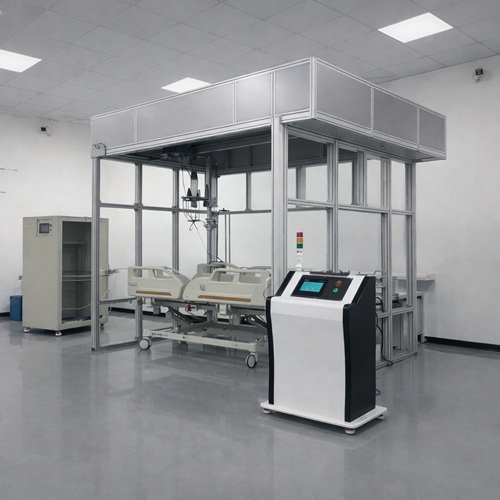

產品型號：LSK-TZE
適用于醫療床的動載荷、耐沖擊、抗壓測試。符合標準YY9706.252 、ANSI/BIFMA 5.1;EN 1730/1728;QB/T 2280 YY0571 圖BB.2、YY9706.252-2021《醫用電氣設備第2-52部分:醫用病床的基本安全和基本性能專用要求》標準中邊欄強度和栓鎖可靠性”及第201.9.8.3.3.4“拉伸桿的動態試驗”要求等設計制作。
適用于醫療床的動載荷、耐沖擊、抗壓測試。符合標準YY9706.252 、ANSI/BIFMA 5.1;EN 1730/1728;QB/T 2280 YY0571 圖BB.2、YY9706.252-2021《醫用電氣設備第2-52部分:醫用病床的基本安全和基本性能專用要求》標準中邊欄強度和栓鎖可靠性”及第201.9.8.3.3.4“拉伸桿的動態試驗”要求等設計制作。
測試項目
1、201.9.8.3.3.1動載荷耐久測試（載荷墊）
采用高品質電機加減速箱驅動絲杠的方式，慢速、均勻加載
力值范圍: 0-2000N可設置
采用步進電機帶動螺桿升降機構加壓，可持續或循環加載
頻率: 6~15次/min可調
加載速度：0.01-20mm/s可設置
循環次數：1-999999可設置，到達設定的時間后自動循環測試功能，測試到達用戶設定的次數后設備自動停機并發出警報。
動載荷測試頭規格: 載荷墊(見圖201.104)是一個剛性圓形物體,直徑355mm±5 mm,其表面具有800mm半徑的凸球形曲率,前邊緣半徑為20mm。
2、附錄CC.2醫療床強度和耐久試驗機
力值范圍: 0-2000N，可預置
采用步進電機控制沖擊高度和復位原點
高度通過步進電機自動測取，可以預設高度
跌落高度: 100~200mm。
計數: 0~ 99999次。
頻率: 5~15次/min。
循環次數：0-999999可設置，到達設定的時間后自動循環測試功能，測試到達用戶設定的次數后設備自動停機并發出警報。
沖擊測試頭規格: 直徑為200mm，總重為25Kg+0.1kg，減去彈簧等附件后，
底部圓盤的重量為17Kg+0.1kg。彈簧要求: 6.9Nmm+1N/mm
摩擦阻力位0.25-0.45N，當彈簧受力1040N，變形位移60mm。
3、201.9.8.3.3.2高度調整機構的動態試驗
動作方式:通過氣缸點動控制病床控制板升降按鈕，來實現高度調整機構往復動作。
點動升降時間: 1~999s可設定
循環次數: 1~ 99999次可設置，到達設定的時間后自動循環測試功能，測試到達用戶設定的次數后設備自動停機并發出警報。
4. 201.9.8.3.3.4醫療床拉升桿動態試驗機可用于對醫療床拉升桿做拉力試驗，依據YY9706.252-2021《醫用電氣設備第2-52部分:醫用病床的基本安全和基本性能專用要求》201.9.8.3.3.4條款相關要求制造。
技術參數:
力值范圍:0-1000N，力值精度:±0.5%;
驅動方式:電機驅動;
動作行程:0~100mm可設;
加載速度：0.01-20mm/s可設置
保壓時間: 1~99(s)可任意設定，時間到后自動卸壓
試驗次數：999999次可設置，到達設定的時間后自動循環測試功能，測試到達用戶設定的次數后設備自動停機并發出警報。
5. 201.9.8.3.3.3“邊欄強度和栓鎖可靠性依據YY9706.252-2021《醫用電氣設備第2-52部分:醫用病床的基本安全和基本性能專用要求》標準中第201.9.8.3.3.3“邊欄強度和栓鎖可靠性”要求設計制作。適用于測試醫用病床、老人護理床，中醫理療床等產品之負載、護欄推拉強度試驗、拉伸桿動態載荷疲勞試驗。模擬床在負載情況的強度和護欄推拉強度和拉伸桿動態強度試驗。
通過以下測試來檢驗合規性,邊欄位于上部位置:
a)側向力反復動作循環測試。按照圖201.117中E或F所示的方向,向邊欄頂部中間部分施加
100 N的垂直于邊欄的力。反方向。重復3000次;
b)縱向力反復動作循環測試。按照圖201.117中C或D所示,沿邊欄縱向方向,對其施加100 N
的力。反方向。重復3000次;
c)垂直力反復動作循環測試。按照圖201.117中B所示,沿邊欄垂直方向,對其頂部施加100N
的力。重復3000次。A方向不需要測試;
d)在完成a)、b)和c)后,沿著最壞情況下的位置,在圖201.117的方 向上施加靜載荷。邊欄不得
變為解鎖狀態或產生其他不可接受的風險
力值范圍:0-1000N，力值精度:±0.5%;
驅動方式:電機驅動;
動作行程:0~100mm可設;
加載速度：0.01-20mm/s可設置
保壓時間: 1~99(s)可任意設定，時間到后自動卸壓
試驗次數：999999次可設置，到達設定的時間后自動循環測試功能，測試到達用戶設定的次數后設備自動停機并發出警報。
三、主要技術參數：
1. 床高度：500-700mm，長度1500-2100mm；
2. 垂直力：2000N（下壓 ）；
3. 側方力：1000N（推拉）2臺；
5. 力傳感器: 數量3組；
6. 步進電機+驅動器：5套
7. 螺桿推動行程： 0---200mm；
8. 試驗夾具:3套；
9. 設備尺寸：1200X2400X2000mm；
10. 設備框架：鋁型材或四方管組裝而成。
11. 電源：AC220V 50Hz。
6. 201.9.8.3.2 人體重量靜載荷試驗裝置
根據標準YY9706.252-2021的201.9.8.3.2的要求，對用于支撐固定患者的醫用床部件的支撐及懸掛系統做靜載試驗，驗證其機械強度。
技術參數：
1)、控制及操作：PLC控制，7寸彩色觸摸屏操作
2）、工位：單工位
3)、施力方式：電機+精密減速機+力值傳感器
4）、施加力值范圍：0-4000N，可設置，力值傳感器實時檢測顯示
5）、施力速度0-50mm/s
6）、恒力時間0-9999s，可設置
7）、機架：鋁型材機架，適合固定不同試樣
8）、壓板：標配0.1m2一塊，連接頭為M20螺紋，可切換壓板使用
9）、安全保護：超載保護、漏電保護
10）、外形尺寸及重量：WDH約1500X1200X2000mm,約180kg
