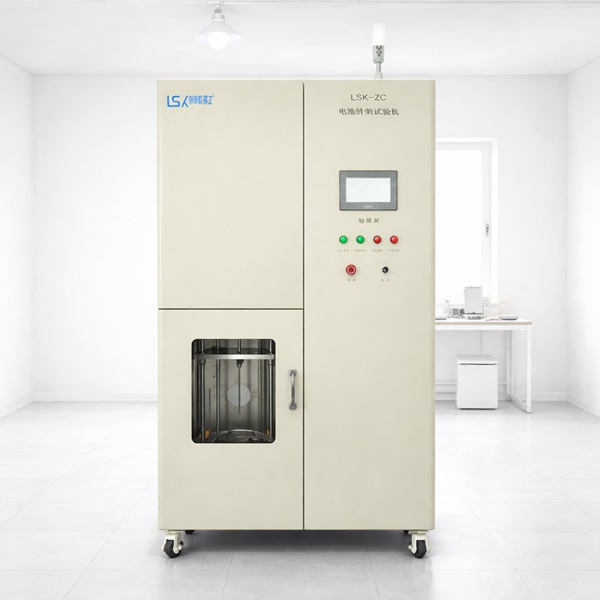

產品型號：LSK-ZC
電池針刺試驗機：符合GB8897.4-2002、IEC60086-4: 2000、UL1642: 2006、SN/T1414.1-2004、SN/T1414.3-2004等標準中針刺試驗的規定要求。用于鋰原電池和其它原電池、以及鋰離子電池（用于移動電話、筆記本電腦、攝像機等數碼電子產品）、鎳氫、鎳鎘以及鉛酸電池（用于電動工具、玩具、電動自行車等產品）的針刺試驗 .
用途：用于鋰原電池和其它原電池、以及鋰離子電池（用于移動電話、筆記本電腦、攝像機等數碼電子產品）、鎳氫、鎳鎘以及鉛酸電池（用于電動工具、玩具、電動自行車等產品）的針刺試驗 .
技術規格要求：
1 適用范圍
1.1 適用標準
電池針刺試驗機符合GB8897.4-2002、IEC60086-4: 2000、UL1642: 2006、SN/T1414.1-2004、SN/T1414.3-2004等標準中針刺試驗的規定要求。
1.2 試驗要求
上述標準中，對于針刺試驗的規定要求略有不同，電池針刺試驗裝置需要滿足以下全部的試驗要求：

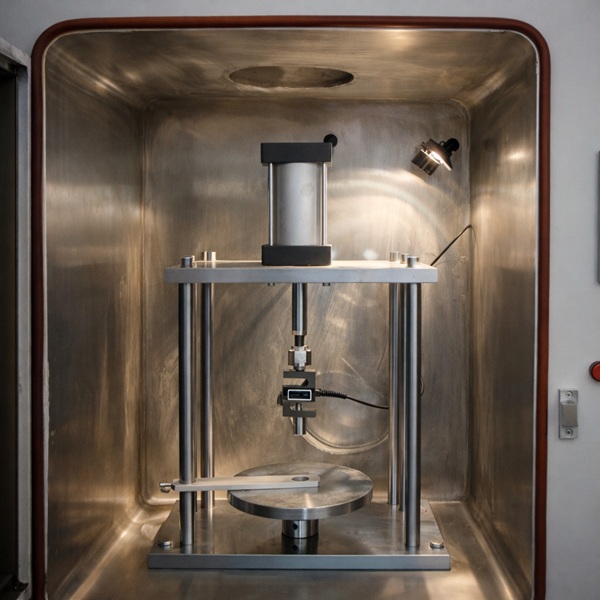

1） 動力方式：氣壓方式。
2） 機臺有. 壓力.時間 兩種種控制方式，
3） 控制方式： 1.單片機 2 .PLC 電腦控制
2 主要技術參數與功能
2.1 主要技術參數
1 符合QCT743-2006《電動汽車用鋰離子蓄電池》、QC/T743-201X（即將修訂的新版）、GB 8897.4-2008 《原電池 第4部分：鋰電池的安全要求》、QB T 2502-2000 《鋰離子蓄電池總規范》等標準實驗要求；
2 工作室尺寸：不小于600×600×600 mm；可測電池尺寸：500×500×500 mm；
3 單體電池、模塊電池針刺試驗時，針刺頭尺寸、形狀、鋼針直徑和長度等應符合4.1中各標準要求，應易裝卸更換。
4 針刺速度：10—50 mm/s可調；驅動方式：電液伺服驅動。
5 針刺力：10—50kN可調。
6 行程（液壓缸行程）：0—500mm；試驗平臺可升降調節，以獲得不同的樣品放置高度。
7 耐高溫鎢鋼針，直徑為Φ2.5-Φ10mm。
8 配套300mm厚度中間承重板，以便配合進行較小尺寸電池針刺試驗；
9 實驗箱內裝有智能監控攝像系統；有電子門鎖系統。門關好后方可開始試驗；有防爆觀察窗、防爆照明燈；
10 機箱采用高強度鋼材，內外兩層，內層厚度≥10mm，中間加有隔熱棉和緩沖膜；鐵門厚度不小于10mm；工作腔內膽材料選用耐腐蝕的絕緣材質，工作腔邊角設計上全部采用圓角形線，邊角部位無拼縫聯接。工作腔帶排水孔和濾網，便于清洗。
11 有煙霧探測報警器；有連接到室外的獨立通風管道，煙道由非燃材料制成，用于排放有毒氣體；帶有大功率的抽風系統，能在短時間能排出試驗箱內的有毒氣體；帶有煙霧過濾系統；帶有室內空氣凈化系統，去除泄露到實驗室中的煙霧毒氣帶來的污染。
12 檢測試驗箱內部溫度，達到防火檢測目的。試驗過程中一旦電池導致火情，可快速啟動自動滅火裝置。
13 試驗箱設有泄壓閥，一旦發生爆炸，壓力將快速通過泄壓閥釋放到外部，以確保試驗箱及外部人員不受損害。
14 可實現現場和遠程兩種控制方式；
15 針刺控制可以力控制、位移控制，力、位移可多階段保持，方便用戶多階段編程控制；
16 針刺停止條件：可設置壓力截至、針刺深度截至、電壓截至，停止針刺測試。
17電腦遠程控制， PLC控制可同時實現采集電壓、溫度、壓力、速度；電壓、溫度采集不少于8通道；測試時間、測試行程可任意設置，對針刺深度、電壓、溫度參數值以及曲線能實時監控，液晶數字顯示方便記錄試驗數據，并導出EXCEL格式保存。
18 力控制精度：±1%；位移控制精度：±1%；速度控制精度：±0.1mm/s；電壓控制精度：測量值的±0.5%；溫度測量精度：±1℃，顯示分辨率0.1℃。
19 數據采集頻率不小于100次/秒；電壓顯示0—200V；溫度顯示0—1200℃。
20 針刺保持時間可調。
21 硬件具有緊急停止功能；輸入保護：欠壓、過壓、過流、缺相、過載、超溫停機保護報警；輸出保護：過壓、過流、過載。
