產品型號：LSK-TKH
試驗艙介紹 本試驗艙可用來測試凈化器對空氣中的顆粒物、氣態污染物、微生物的去除效率。用來評定產品的凈化效能、 凈化等級、凈化壽命等技術指標。設計參考標準 GB/T 18801-2022《空氣凈化器》 GB 21551.3-2010《家用和類似用途電器抗菌、除菌功能空氣凈化器特殊要求》
一，試驗艙介紹
本試驗艙可用來測試凈化器對空氣中的顆粒物、氣態污染物、微生物的去除效率。用來評定產品的凈化效能、 凈化等級、凈化壽命等技術指標。
二，設計參考標準
GB/T 18801-2022《空氣凈化器》 GB 21551.3-2010《家用和類似用途電器抗菌、除菌功能空氣凈化器特殊要求》
三，系統組成
序號 | 名稱 | 說明 |
1 | 主箱體 | 框架：50×50×1.5mm 不銹鋼框架 地板：SUS304 鏡面不銹鋼 1.5mm 頂板：SUS304 鏡面不銹鋼 1.5mm 側面：10mm 鋼化玻璃 底部四周安裝4個滑輪 |
2 | 密封性 | 采用氣密大門、氣密切換閥門、密封采樣口等，氣體泄漏少于 5% |
3 | 采樣孔 | 孔徑17mm，采用橡膠塞密閉； |
4 | 進排氣 | 安裝蝶閥（一進，一出）+管道風機進行開關控制 |
5 | 接線孔 | 采用防水接頭密閉。 |
6 | 風扇 | 頂部安裝攪拌風扇（三葉） |

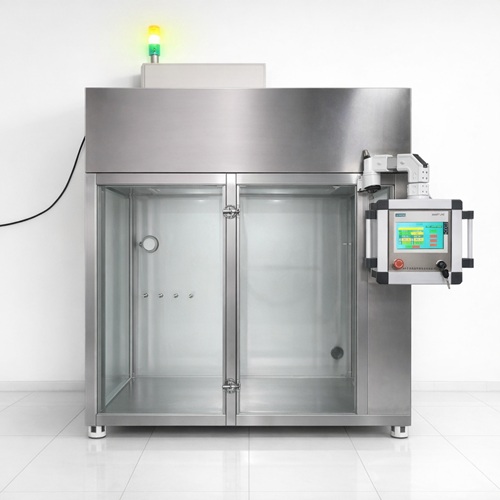

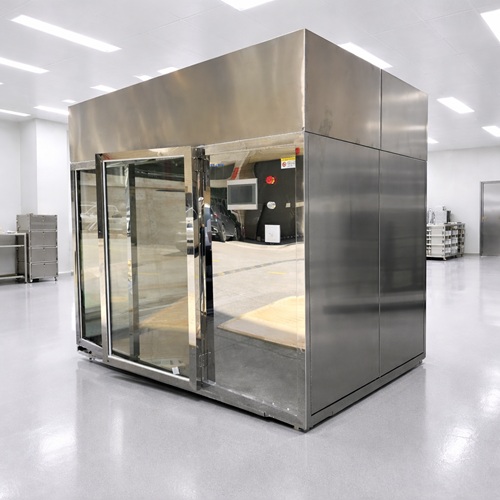

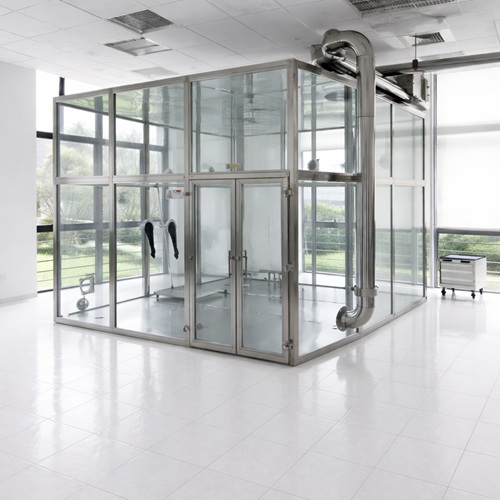

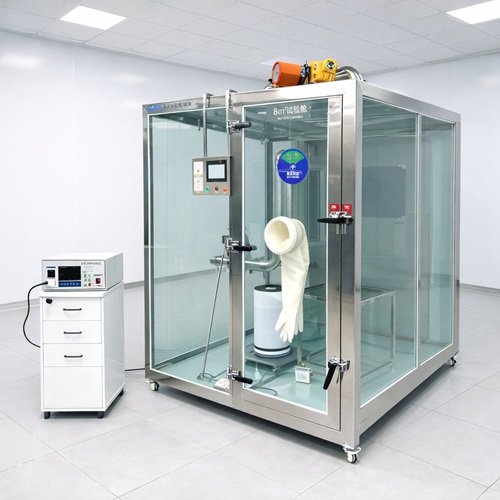

四，規格參數
序號 | 容積/m3 | 尺寸(長x寬x高)/m | 主要用途 |
1 | 3 | 1.4x1.4x1.5 | CCM加載試驗，CADR測試試驗 |
2 | 10 | 2x2x2.5 | CCM加載試驗 |
3 | 30 | 3.4x3.5x2.5 | CADR測試試驗 |
4 | 81 | 6x4.5x3 | CADR測試試驗 |
注:CADR是潔凈空氣量的簡稱，CCM是累積凈化量的簡稱，測試方法依據GB/T18801。 | |||
進風排風裝置
設備組成： 循環風機、管道、中效過濾器，高效過濾器
風機（技術參數）： 進風口/排風機
材質： 循環管道均不銹鋼材質制作；
設備安裝： 在進/出風段加入空氣過濾系統
安裝工藝： 管道所有連接部位均使用密封條和玻璃硅膠進行
設備介紹
1、設備介紹本試驗系統包含實驗室、空氣循環裝置、排氣系統、加樣采樣裝置、設備電器控制系統組成。
2、試驗方法本試驗主要分為：自然衰減試驗和總衰減試驗
自然衰減試驗如下：
1)將待檢測的空氣凈化器放置于實驗室中間的試驗臺架上（立式空氣凈化器除外），將空氣凈化器調節至工作狀態，檢查運行是否正常后，關閉空氣凈化器；
2)將采樣點位置布置好，避開進出風口，離墻壁距離為 0.5m，相對實驗室地面高度為 0.5~1.5m，同一采樣點可安裝一個或多個采樣頭，并與外部采樣管連接；
將排氣管道風閥關閉，開啟內循環管道風閥，啟動輔助風機，使用高效過濾器凈化實驗室內空氣，讓顆粒直徑為 0.3μ m 以上的
3)粒子背景濃度小于檢測初始濃度的千分之一，同時檢測實驗室內的空氣溫度和濕度；
4)等顆粒物背景濃度降低到合適水平，即記錄當前顆粒物背景濃度，關閉循環風機和高效過濾器，啟動家用吊扇，并使用加樣裝置，將煙霧污染物置于實驗室內，并且讓該污染物能夠進入吊扇攪拌產生的空氣渦流中去，攪拌 10min，等污染物混合均勻后關閉家用吊扇；
5)吊扇完全停止后，使用激光塵埃粒子計數器測定污染物的濃度，一般試驗開始時 0.3μ m 以上的顆粒物的粒子濃度為 2000000 個/L
左右，該測試點的數值作為實驗室內的初始濃度；
6)待初始濃度測定好后，開始檢測試驗，檢測試驗過程中污染物濃度為 2min 采集一起，聯系測定 20min，要求至少有 9 個數據點的濃度大于儀器測定下限的 2 倍；
7)記錄試驗時的實驗室溫濕度；
8)根據測定的數據即可計算出自然衰減常數 Kn；
總衰減試驗
1)按照上面（1-4）規定進行試驗；
2)家用吊扇完全停止后，使用激光塵埃粒子計數器測定污染物濃度，一般試驗開始時 0.3μ m 以上的顆粒物的粒子濃度為 2000000 個/L
左右，該測試點的數值作為實驗室內的初始濃度；
3)待初始濃度測定好后，開啟待見的空氣凈化器，開始檢測試驗，檢測過程中污染物的濃度沒 2min 測定一次，連續測定 20min，要求至少有 9 個數據點的濃度大于儀器測定下限的 2 倍；
4)關閉空氣凈化器，記錄試驗時的實驗室溫濕度；
5)根據測定的數據即可計算出總衰減常數 Ke；
