產品型號：LSK-YD01
人造草坪耐磨損試驗機符合標準：滿足FIFA09，BS & EN13672：2004，BS & EN15306，GB/T 20394-2006等相關測試標準要求。國際足聯——FIFA Quality Concept for Football Turf, 2006.8. 人造草絲產品耐久性測試要求（及設備）
1、設備概述：

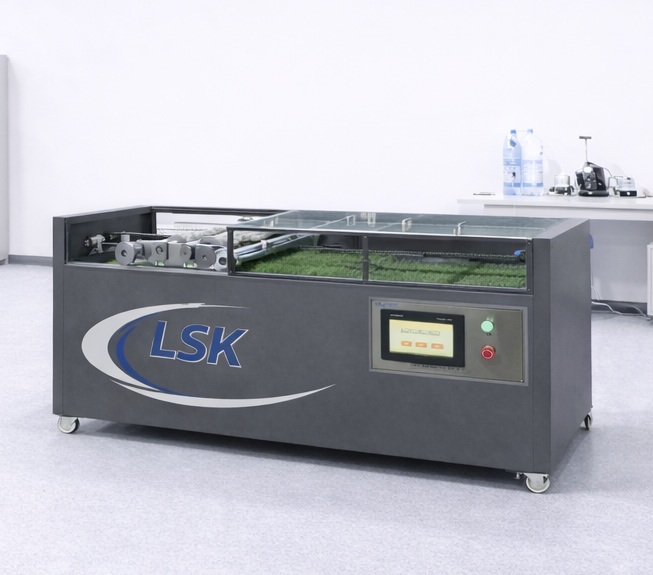

人造草坪耐磨損試驗機通過LSK-YD05測試設備上的釘輥在人造草坪樣品上來回碾壓，模擬正常使用時，運動員穿著帶釘運動鞋在草坪上運動，達到一定的時間周期后，檢驗、評價草坪的磨損情況。
耐磨性能良好的人造草坪更耐用，使用壽命更長久。本試驗機結合國外先進同類設備優點并自主創新，采用橫縱兩維方向上的兩個獨立運動系統更合理地模擬人造草坪實
際使用時的磨損情況，并且結構緊湊，噪音小，操作簡單，便捷美觀。
2、符合標準：
2.1、滿足FIFA09，BS & EN13672：2004，BS & EN15306，GB/T 20394-2006等相關測試標準要求。
2.2、國際足聯——FIFA Quality Concept for Football Turf, 2006.8. 人造草絲產品耐久性測試要求（及設備），如下：
耐久性測試——抗磨損性。
抗磨損性：草皮用人工方法磨損（模擬磨損5年的情況），并測試以下內容：震動吸收、垂直變形、球垂直反彈以及旋轉阻力（如表1）。
表1 抗磨損性測試內容
測試性能 | 測試方法 | 質量指針 |
抗磨損性 | EN 13672 | 測試磨損后樣品的震動吸收、垂直變形、球垂直反彈以及旋轉阻力 |
3、設備特點：

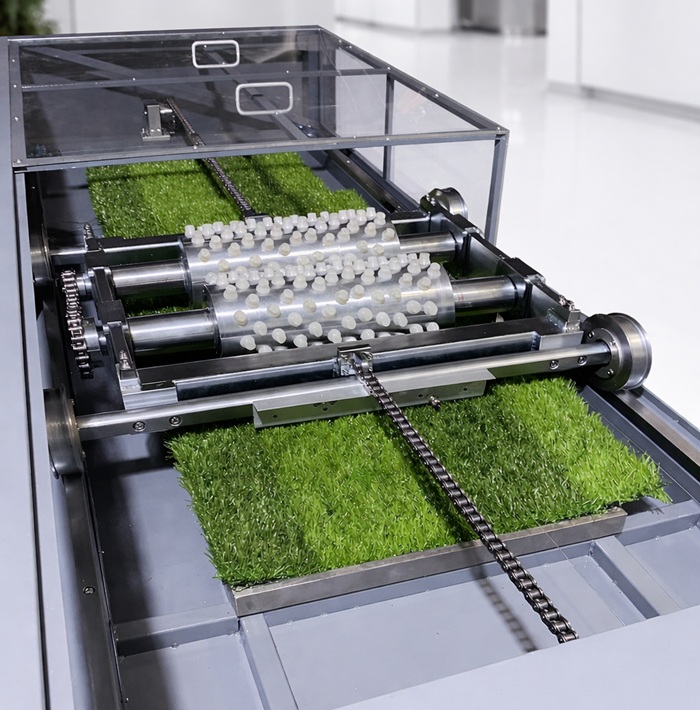

3.1、特別設計的自帶鞋釘柱狀磨損輥筒在測試過程中容易調整，調節器可控制輥筒向左或向右，以配合有關測試的人造草皮。測試完成后，可升高滾輪，方便更換樣品。

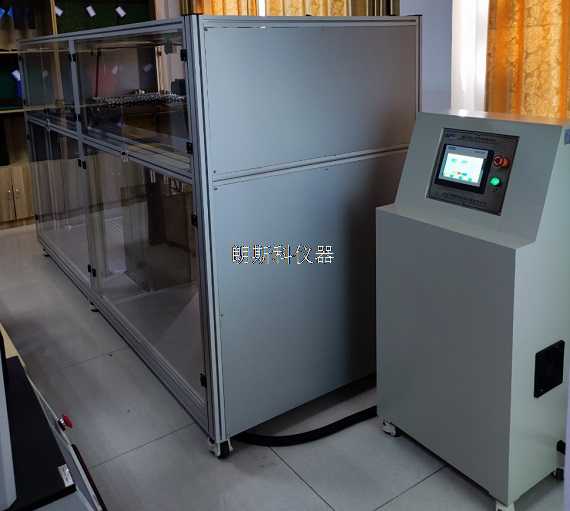

3.2、人造草坪耐磨損試驗機整體采用透明的、密封外殼框架式結構，儀器造型美觀大方、隔音效果強，試驗過程安全性穩定性高。儀器試驗過程中產生的儀器外部配有鋁合金框架+有機玻璃
保護罩，測試時必須關閉全部安全保護門，在測試過程中，如打開安全門，機械機構將自動全部暫停，以確保測試人員的生命安全。
3.3、整機采用智能化控制，在控制面可設定板是草坪測試的全部操作。只要在控制臺輸入所需要的參數，之后機器將自動循環測試。在測試過程中可隨時暫停測試，
打開安全門，觀察樣品的損耗度。
3.4、本試驗機能夠進行兩種模擬測試:隨機加力磨損測試和橫向運動磨損測試.這些相關標準指定的磨損測試方式可以避免產生測試實驗的規律性.
4、設備架構：
4.1、設備整體采用電泳鋁合金框架結構，所有零部件表面均做過鍍鉻或陽極防銹、防腐蝕處理，美觀耐用。
4.2、測試輥筒的加載采用伺服電機加滾珠絲杠傳動，準確控制位移和時間，高度測試配有高精度壓力和位移傳感器，精準測量，并帶有升降機構，方便試樣的安裝和取樣。
4.3、整機采用PLC控制，微機操作，簡單方便。
4.4、人造草坪耐磨損試驗機系統結構：
1）橫向運動系統，系統中包含兩個滾軸，直線導軌，鏈輪鏈條，齒輪齒條，電機，行程開關，變頻調速器，計數器；
2）縱向運動系統，系統中包含托盤，直線導軌，電機，變頻調速器。
5、主要技術參數：
5.1.控制方式：德國西門子PLC和觸摸屏操作；
5.2.顯示方式：7吋真彩液晶屏顯示，型號：SMART700；
5.3.工作方式：手動、自動可選擇；
5.4.數據輸出：標配RS232接口，打印輸出；
5.5.施力裝置：伺服電機驅動；主馬達（1 臺）： 松下；高度測試馬達（1 臺）：松下；載入升降馬達（1 臺）：三相交流電機；
5.6.測試精度：力F±0.5%，尺寸D±0.2mm,位置P±2mm；
5.7. 輥筒要求：2×0.5米,雙輥筒；特別設計的自帶鞋釘柱狀磨損輥筒；
5.8.試驗次數：標準要求內任意可設定；
5.9.試驗速度：標準要求內任意可設定；
5.10.試驗行程：0.1～1.8m可預置；
5.10.設備電源：AC220V 50Hz；
5.11.設備功率：約3KW。
6、主要配置列表：
6.1西門子PLC可程序設計控制器一套，型號： S7-330T，A/D 轉換器，七吋真彩觸摸屏1套，型號：SMART700。
6.2變頻調速器：日本松下。
6.3 功率為1KW松下伺服電機1個。
6.4 高精度可調速電機2部。
6.5 美國世荃壓力傳感器1條。
6.6 德國AMT位移傳感器1條。
6.7 鋼制噴涂龍門架，龍門橫梁（鑄造件）材質：鑄鐵HT250，熱處理：退火，加工方法：磨削。
6.8 行程測試開關：韓國奧通尼克斯1套。
6.9 計數器：韓國奧通尼克斯4個。
6.11 輥筒系統1套，輥筒材質：高強度PP 塑或者POM 塑料。
6.12 上下升降系統1套。
6.13 導軌：主導軌（1付/兩條），進口品牌直線導軌。
6.15測試軟件一套。
