產品型號:LSK-ZCJ5
適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗;沖擊物高度上下可調,沖擊角度可設定。 撞擊耐沖擊負載試驗機按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求

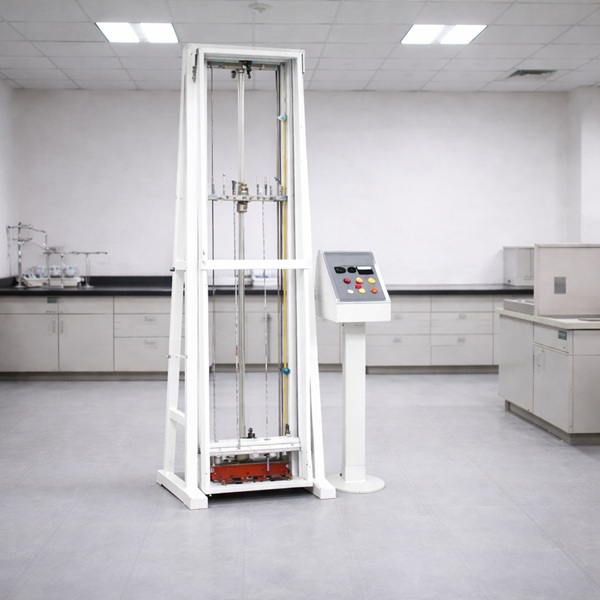

低壓電器外殼撞擊耐沖擊負載試驗機
產品概述:
適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗;沖擊物高度上下可調,沖擊角度可設定。 撞擊耐沖擊負載試驗機按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求,

技術參數:
1、控制方式:PLC控制,觸摸屏人機界面智能操作;
2、測試工位:1工位;

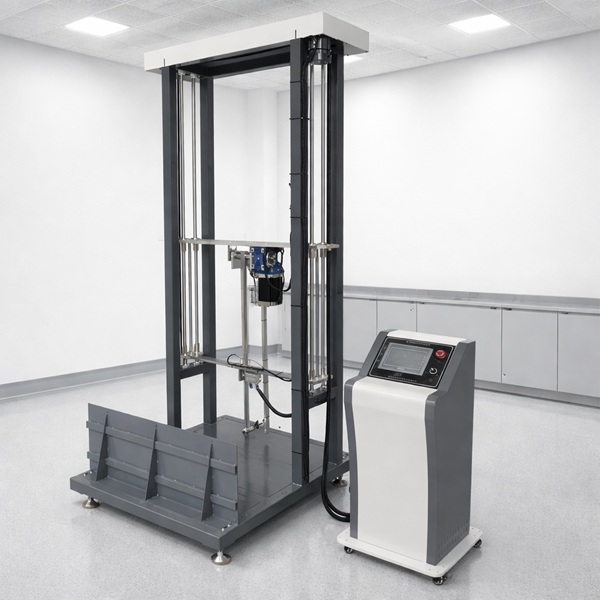

3、LSK框架結構:沖擊裝置采用龍門式結構,試樣安裝臺以標準旋轉臺為底座,底部四角采用氣動壓板固定與沖擊臺獨立,安裝有調平運輸裝置,標準獨立控制箱,均采用鋼制防靜電噴涂工藝;
4、試樣尺寸:最大1000*800*2000mm(長寬高),最小400*400*500mm(長寬高);
5、沖擊配置:
5.1、15KG軟索連接干沙包;
5.2、2Kg鋼球1個;
5.3、15KG軟索鋼球;
5.4、5Kg,20J角狀物1個;
沖頭規格:
6.1、干沙包最大外徑200mm,直身230mm,斜角100mm,軟索收口100mm,裝有0.5-0.8mm干砂粒,底部安裝有鋼制拉升結構,便于拉升釋放和防二次沖擊;
6.2、擺管外徑9mm,壁厚1mm,鋼球直徑80mm;
6.3、鋼球直徑160mm,安裝有拉升結構;
6.4、半球形頂部R2.5mm,錐度22°,配重直身直徑110mm;
7、升降驅動:步進交流電機驅動兩側滾珠絲杠;
8、角度驅動:大功率步進電機連接渦輪減速機實現;
9、撞擊驅動:電磁鐵吸合釋放;
10、防二次沖擊:氣動;
