產品型號：LSK-1581
適用標準：本試驗裝置滿足UL1581-2001第1060節（垂直燃燒和FT1試驗）、1061節（電纜燃燒試驗）、1080節（VW-1燃燒試驗）、1090節（電器用線水平試樣燃燒試驗，選配項）、1100節（水平試樣/FT2燃燒試驗）要求。

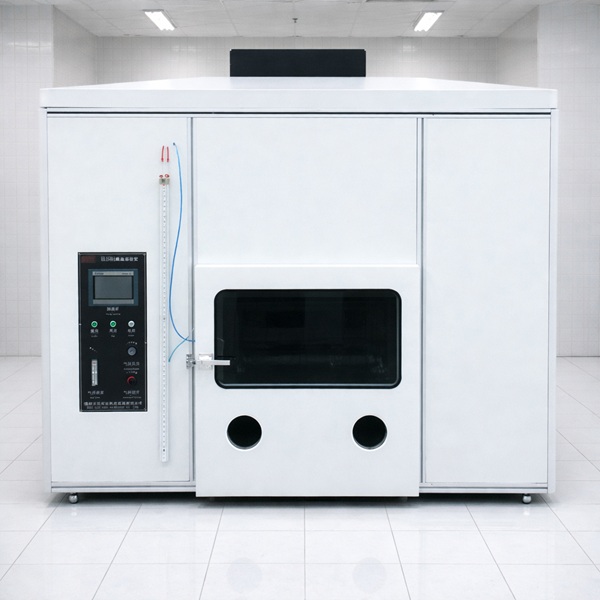

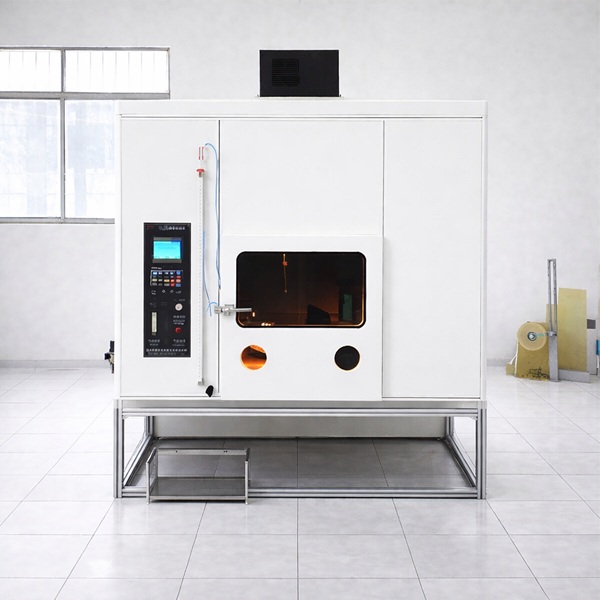

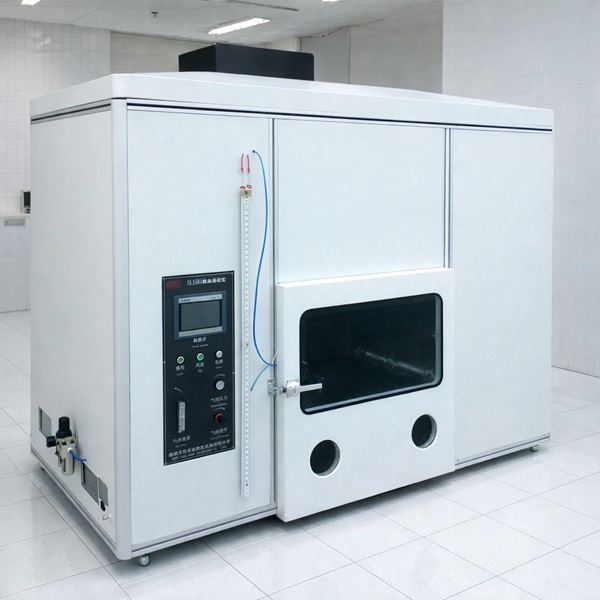

品名規格：UL1581燃燒試驗室(UL 1581 Flame Laboratory)
適用標準：
本試驗裝置滿足UL1581-2001第1060節（垂直燃燒和FT1試驗）、1061節（電纜燃燒試驗）、1080節（VW-1燃燒試驗）、1090節（電器用線水平試樣燃燒試驗，選配項）、1100節（水平試樣/FT2燃燒試驗）要求。
試驗箱體：
1、本試驗箱體采用鋁合金框架＋電解板靜電噴涂，具有外觀美觀、防銹防腐等特點；
2、箱體頂部設有強力抽風排煙系統，在試驗完成時，與送風系統同時打開，能將廢氣及時排出到室外；試驗過程中，此系統為封閉狀態；
3、箱體側面設有送風門。在試驗完成時，抽風系統打開時，向箱內送風，試驗過程中，此風門需關閉。將廢氣全部排出約需2分鐘時間；
4、箱體正面設有密封鋼化玻璃觀察窗，便于觀察試驗過程和方便實驗員操作
5、在玻璃觀察窗下方開有兩個通孔，并裝有密封手套，操作員可以將手和胳膊伸到試驗箱內進行操作，實現對火焰的投入和撤離動作；
6、試驗箱體規格：L220*D130*H165（cm），容積：4.8m3。
測溫系統：
1、 測溫銅塊：熱導系數極高的電解銅，長度為19.14±0.02mm，直徑為9mm，末鉆孔前重量為10g±0.05g.數量：2件。一件為0.5mm熱電偶嵌入該銅塊中，另一件為備品，作為檢查參照使用
2、K型熱電耦，英國原裝進口直徑 0.5mm的不銹鋼護套，最高測量溫度達1300℃；
3、臺灣原裝進口手持式數顯溫度表，分辨率為0.1℃，帶有攝氏溫度和華氏溫度轉換功能；
4、火焰高度規：溫度校準時快速定位測溫銅塊于噴燈間距，高度為55mm，材質為黃銅；
5、電子數顯秒表：精確到0.01S，能準確的記錄測溫銅塊從100度上升到700度所需的時間；
6、本裝置符合ASTM D5207-2003標準規范要求。
試驗裝置及試驗夾具
1、 試驗支架：材料為不銹鋼，水平支架與垂直支架相互獨立，垂直支架可作垂直燃燒和FT1試驗、電纜燃燒試驗、VW-1燃燒試驗、水平試樣/FT2燃燒試驗，水平支架僅作電器用線水平試樣燃燒試驗（本支架為選配件，價格另計）；
2、500W燃燒噴燈：美國HUMBOLDT MFG.CO原裝噴燈，滿足ASTM D5025-2005要求，與垂直燃燒支架配合使用。該噴燈燃燒純度為98%以上的甲烷能產生內焰高度40±2mm、外焰高度125±10mm、標稱功率為500W的標準火焰。
3、木質楔形座：符合圖SM665要求，噴燈安裝在該楔子上
4、火焰高度尺一把，能隨時檢測火焰高度是否達標；
5、噴燈位置量規一只，能使噴燈與試樣間距快速定位，正確的接近試樣。材料為黃銅，高度為40mm；
6、長度為500mm/分度值為1mm鋼直尺一把，固定在垂直燃燒支架上，以便于固定噴燈火焰燃燒點標尺和牛皮紙固定位標尺。
燃氣及試驗耗材：
1、 燃氣及氣瓶：純度98%以上的甲烷氣體，具有標稱熱值為1000Btu/立方英尺或37.1MJ/m3或8.9千卡/m3（用戶自備）。
2、 耗材：305mm*355mm和直徑為150～200mm、厚度小于6mm的醫用脫脂棉花與寬度為10mm、長度為對粘繞過試樣一圈后伸出部分為20mm、密度為60lb或94g/m2牛皮紙若干(用戶自備)。
流量控制系統：
1、流量計：流量量程1000ml/min，范圍：56-1180ml/min，分度值：9.3 ml/min。
2、壓力表：美國原裝DWYER，最大壓力為200kPa，分辨率為5kPa，正常工作壓力為101kPa即1個標準大氣壓；
3、背壓力計：美國原裝DWYER 1230-36W/M，量程為36英寸，分析度為0.1inch；
4、背壓力介質：綠油，密度為1000kg/m3，與水混合使用；計時系統與燃燒次數累計系統：本試驗裝置提供燃燒次數、施焰（燃燒）計時、停止（停燃）計時與延燃計時三個計時裝置，
其功能如下：
1、施焰（燃燒）計時：即正常工作的噴燈到達規定位置時對試樣進行供火燃燒的時間，能自動記錄該時間，當將要達到預制值（ VW-1標準為15s）時間，控制系統發出提示音提醒操作員快速將噴燈撤離，停止對試樣供火；
2、停止（停燃）計時：當噴燈對試樣供火計時達到預制值時（VW-1標準為15s）及操作人員將噴燈撤離至位置感應開關動作停燃時間開始自動計時，當將要達到預制值（VW-1標準為15s）時間，控制系統發出提示音提醒操作員快速將噴燈投入再次實現對試樣供火或結束試驗；
3、 燃燒次數：當完成上述1、2的步驟試驗計數器自動計數一次，計數次數累計達到預設值（VW-1標準為5次）時，試驗停止；
4、 延燃計時：施焰停止后延燃時間自動計時，當試樣明火熄滅后立即手動按下延燃停止按鈕或踩下腳踏開關，此時延燃計時器上顯示的數值就是試樣的延燃時間；
本控制系統采用原裝美國ATMEL工業級微電腦為控制中心，性能穩定可靠，使用壽命長，控制準確。附有電子點火裝置，免除人工手動明火引燃，增加了安全性。計時器、計時器均由單片機控制，當到達標準要求時間的前，儀器發出3聲斷續提示音提醒操作員，大大提高試驗的準確性和人性化程度。
